通常情況下，金屬的強度和塑性類似于魚和熊掌的關系，二者往往是相互掣肘的關系?？墒?/span>現實的結構材料應用中，總希望材料既強又韌，尤其是航空航天等高端領域。怎樣同時提高材料的強塑性，或者在極大提高材料強度的同時，塑性又不下降，是一個極具挑戰性的課題。到目前為止，有很多材料科學家通過特殊工藝，使材料內部產生獨特微結構，成功打破了強塑性相互掣肘的難題。下面筆者對部分研究者的成果進行總結，讓材料人領略一下大牛的思路。
1. 盧柯等人在材料中引入梯度結構和納米孿晶（兩篇Science）1.1 梯度結構

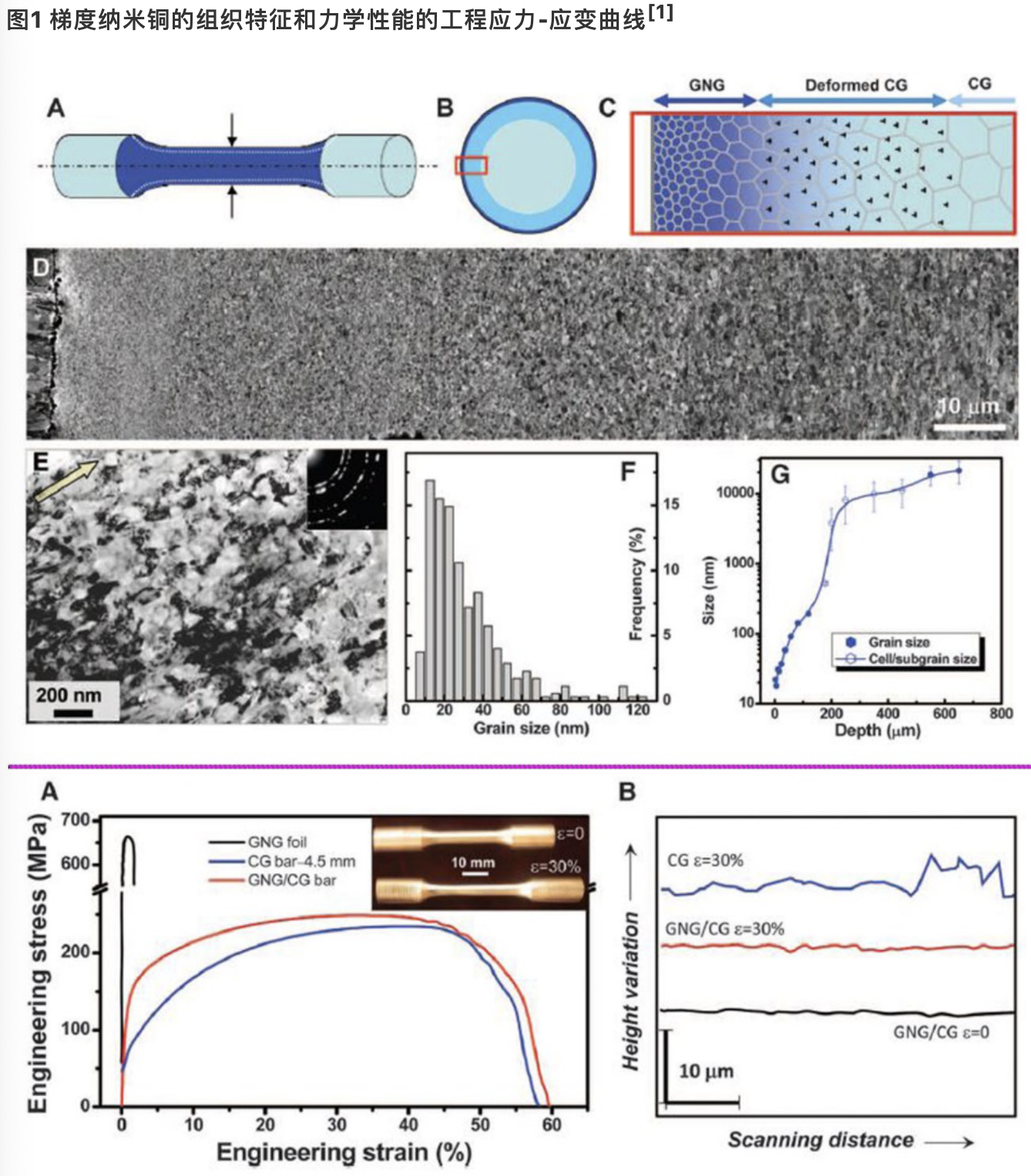

梯度結構是指在粗晶基體上覆蓋一層納米晶，他們之間則由過渡尺寸的晶粒填充。這種結構的優異之處是由粗大晶粒貯存位錯，提供塑性變形，而納米晶?？梢宰鳛?span lang="EN-US">“強化劑”來強化材料。其本質上也是利用了界面強化的概念。盧柯等人通過表面研磨技術成功合成了梯度納米金屬銅。通過力學實驗證明梯度納米金屬銅具有10倍于粗晶銅的拉伸強度，且塑性基本保持不變，能維持拉伸真應變超過100%而無裂紋產生（如圖1）。通過TEM等表征發現晶界遷移伴隨晶粒長大是梯度納米金屬銅的變形機制。



1.2 納米孿晶

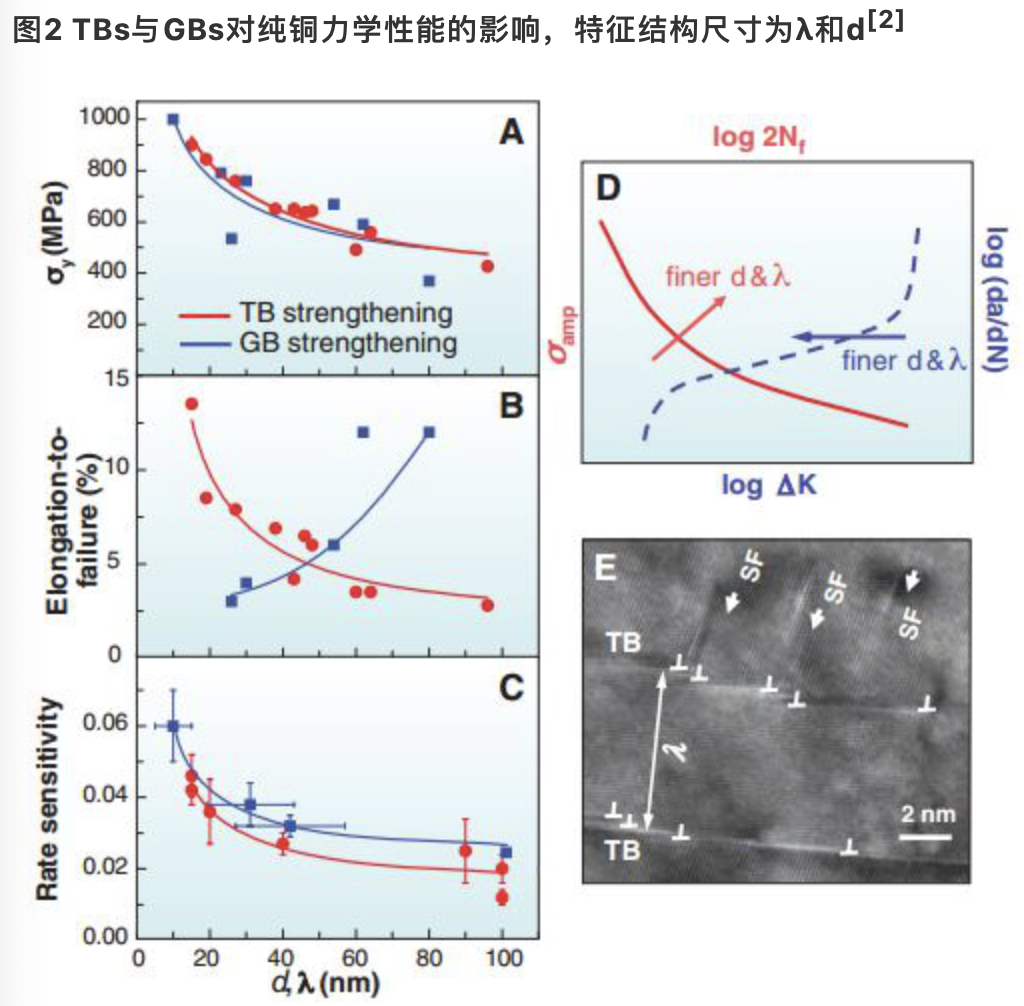

在FCC的超細晶金屬中，納米孿晶可以很好地強化材料，又不會導致塑性的劇烈下降。當孿晶的片層間距減少到納米級別時，就會形成納米孿晶。形成納米孿晶的材料，具有相當?shù)膹姸龋瑫r伴有一定的塑性和加工硬化。圖2為納米晶Cu，通過脈沖電沉積的方法使其內部產生納米孿晶。可以看出具有非共格晶界(GBs)的納米孿晶銅的屈服強度隨孿晶厚度(λ)的變化與晶粒尺寸的變化趨勢相同。因此，納米孿晶界（TBs）通過阻斷位錯運動，提供了與傳統大角GBs相同的強化效果。同時我們可以看到材料的伸長率隨λ值的減小而顯著增大，而塑性隨d值的減小而減小。另外，隨著λ值的降低，加工硬化單調增加（如圖2）。TBs的存在阻礙了位錯的運動，并為其形核和容納位錯創造了更多的局部位置，從而提高了塑性和加工硬化。



2. 香港大學黃明欣等人在鋼中引入高密度位錯和層狀組織（兩篇Science）2.1 在D&P鋼中引入大量可移動位錯

對中錳鋼采用多道次軋制+回火工藝，得到了亞穩奧氏體鑲嵌在馬氏體基體上的雙態微觀組織。首先馬氏體相變在材料內部引入了大量的位錯，同時某些針狀體內部還含有孿晶出現。另外，材料經過多道次的塑性變形，材料具有極高的位錯密度，而后面的回火并不會消除位錯，僅僅使得位錯被固溶元素分成不同的區域。大量的位錯堆積于晶界處并在變形時相互作用，使得材料的屈服強度提高。研究還發現材料的塑性不降反升，這主要歸功于以下幾個原因：（1）拉伸前的材料經過冷軋，位錯重新排列轉變形成了許多個位錯胞，在拉伸時，位錯胞的可動和不可動螺型位錯發生滑動，部分位錯會被釋放，導致晶界解析崩塌，在外力作用下原位錯胞被拉長，位錯的滑動與釋放是塑性提高的一個重要原因。（2）微觀結構中大的奧氏體晶粒阻礙了滑動的馬氏體界面，從而起到穩定作用，反過來位錯密度較高的馬氏體又保護了奧氏體，在加上合金元素，例如C等對位錯區的劃分，這樣位錯在變形過程中處于一種相對穩定的狀態，提高了塑性。（3）連續的轉變誘發效應，例如殘余應力在兩種組織之間的相互過渡能夠減小局部應變集中，提供動態應變分區，從而提升了塑性。（4）孿晶的出現也會導致塑性的提升。

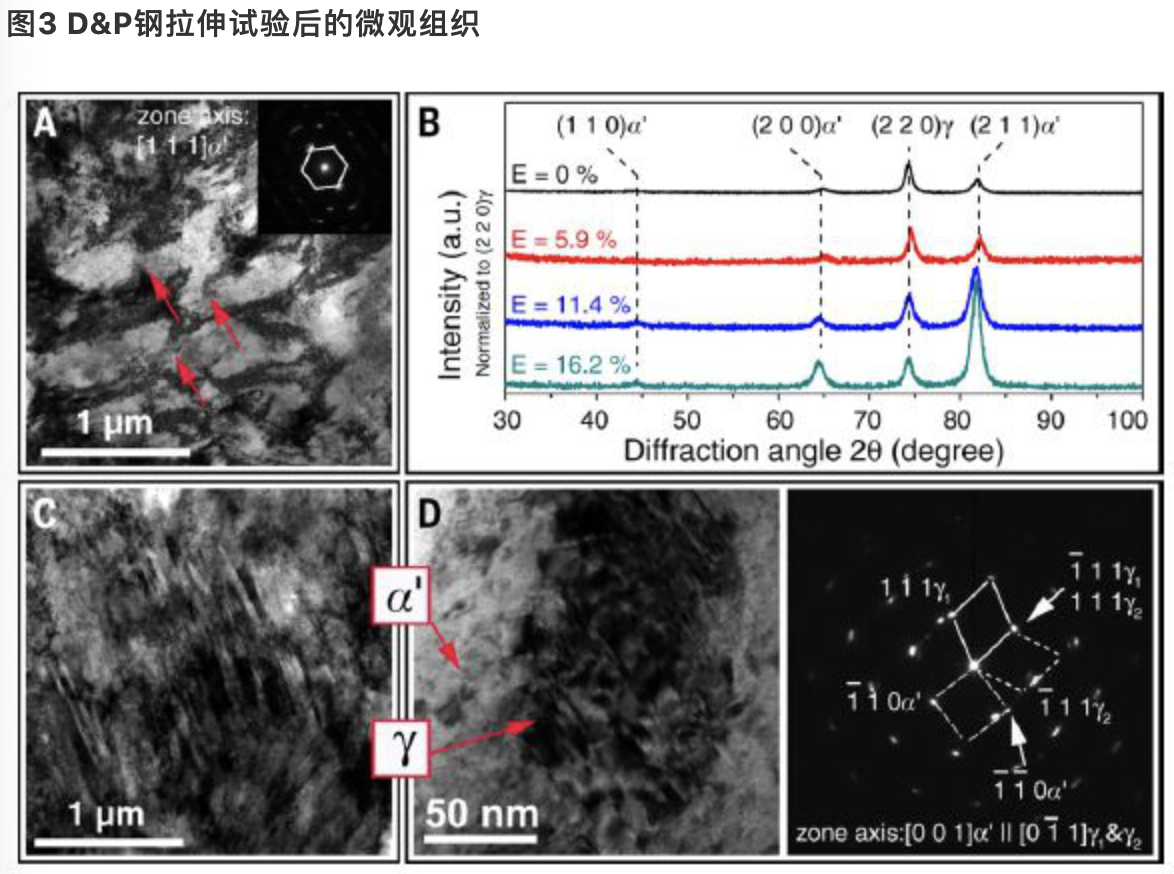

A 拉長的位錯胞結構；

B 不同應變下XRD的衍射圖譜；

C 材料斷裂后在粗大的奧氏體晶粒中形成針狀馬氏體；

D 材料變形斷裂后在亞微米奧氏體中形成的孿晶^[3]。

2.2 港大黃明欣等人開發出創世界紀錄的超級鋼，Science

本文開創性地提出高屈服強度誘發晶界分層開裂增韌新機制，這種機制有利于超高強鋼鐵材料斷裂韌性的大幅提升；如圖4所示，錳元素在原奧氏體晶粒邊界富集，也保留在組織結構中。D&P鋼超高的屈服強度誘發錳元素富集的原奧氏體晶界在垂直于主裂紋面的方向上啟動分層裂紋。原奧氏體晶界分層開裂之后，使原本的平面應變斷裂轉變成一系列沿樣品厚度方向的平面應力斷裂過程，極大地提高了D&P鋼的斷裂韌性。另外，高強高韌D&P鋼的相變誘導塑性（TRIP toughening）也進一步提高了該材料的斷裂韌性。該研究首次提出的“高屈服強度誘發晶界分層開裂增韌”的新機理，突破提高強度必然導致斷裂韌性降低的傳統觀點，為發展高強高韌金屬材料提供新的材料設計思路。



（A）三維圖解模型描述了樣品加載方向與D&P鋼組織結構的關系；

（B）工程應力應變曲線；

（C）J-積分阻力曲線。展示了D&P鋼同時具有極高的屈服強度、韌性和均勻延伸率^[4]。

3. 呂堅院士合成納米晶核/非晶殼結構的鎂合金材料（Nature）

利用磁控濺射的方法成功制備出了一種具有雙相結構的鎂合金，其微觀結構為納米晶體核鑲嵌在尺寸較大的非晶殼基體中，其中納米晶體核的成分為MgCu₂, 大小為6nm，晶核周圍幾乎沒有位錯存在。在變形過程中，首先在非晶殼中形成局部剪切帶，當遇到MgCu₂時，其傳播便會受阻并轉變?yōu)閮蓚€更小的剪切帶。外力的持續增加以及MgCu₂的阻礙作用使得材料內部出現大量輻射狀的剪切帶胚胎，他們允許材料內部保留應力。另外，由于剪切帶和MgCu₂具有相同的尺寸，這就意味著非晶/納米結構在逮捕剪切帶后，可以立即回復以便承受額外的局部應力。剪切帶在非晶部分的過渡會使非晶體積分數增加。同樣的，剪切帶也會促使一些MgCu₂分割或旋轉40°。所以在更小的納米晶之間的變形區存在著非晶結構和晶格結構?？梢娺@種雙相的非晶/納米晶結構與傳統金屬材料的變形機制不同，傳統的晶界滑移和軟化機制被非晶殼內形成的剪切帶及其后孕育的剪切帶胚代替。MgCu₂納米相阻礙了剪切帶的形成，從而極大地提高了材料的強度，而剪切帶又會導致MgCu₂納米相的分割和旋轉，這樣材料的塑性又不受損且有進一步提升。

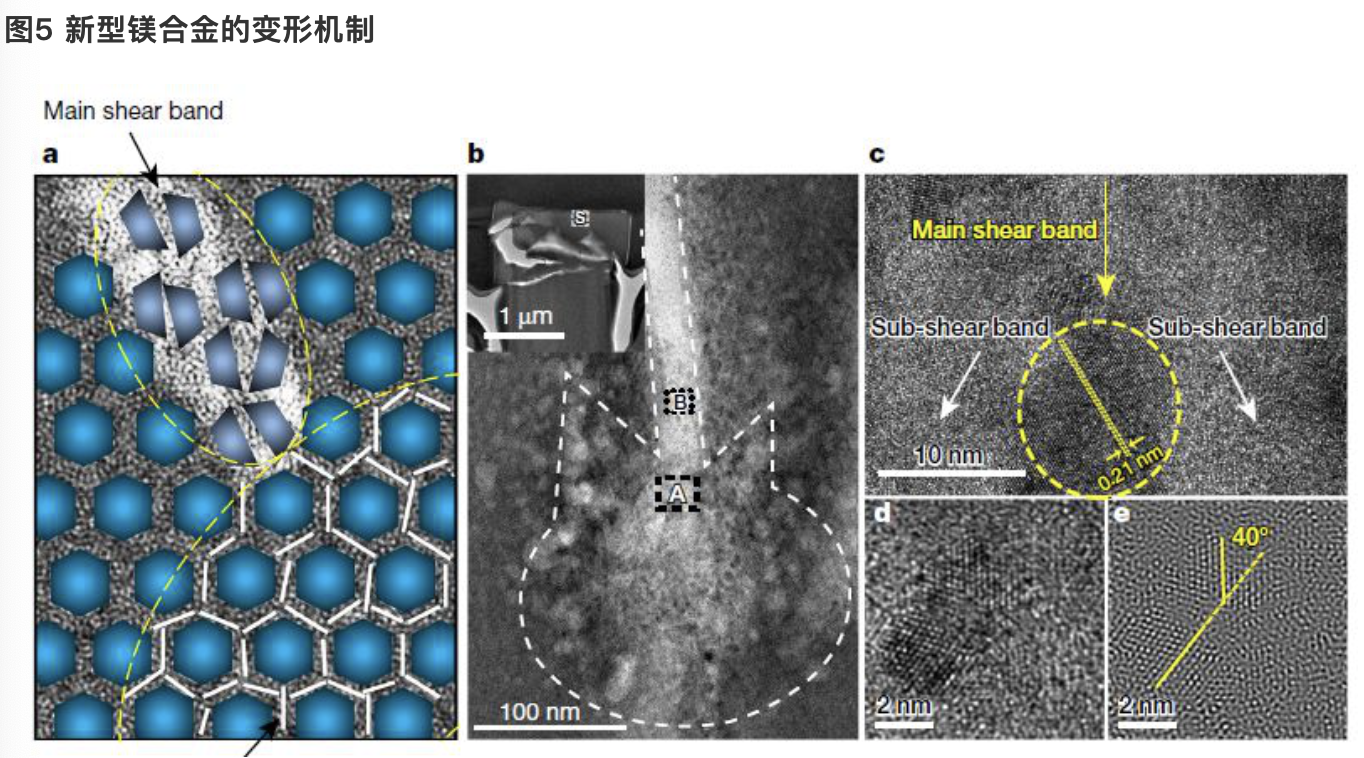

a、主要的變形機制，揭示了納米晶怎樣阻礙剪切帶的形成以及納米晶怎么被剪切帶分割和旋轉；

b、初始剪切帶的高分辨投射照片，揭示了剪切帶怎樣形成多個輻射狀的剪切帶胚；

c-b、圖中A區域的高分辨透射圖片，展示了MgCu₂納米相逮捕剪切帶，逮捕后的剪切帶形成了兩個子帶；

d、b圖中B區域的高分辨透射圖片，揭示了MgCu₂被剪切帶逮捕了；

e、MgCu₂納米相的兩部分相互旋轉了40°^[5]。

4. 呂昭平兩篇Nature4.1高熵合金中發現有序間隙原子復合體（Nature）

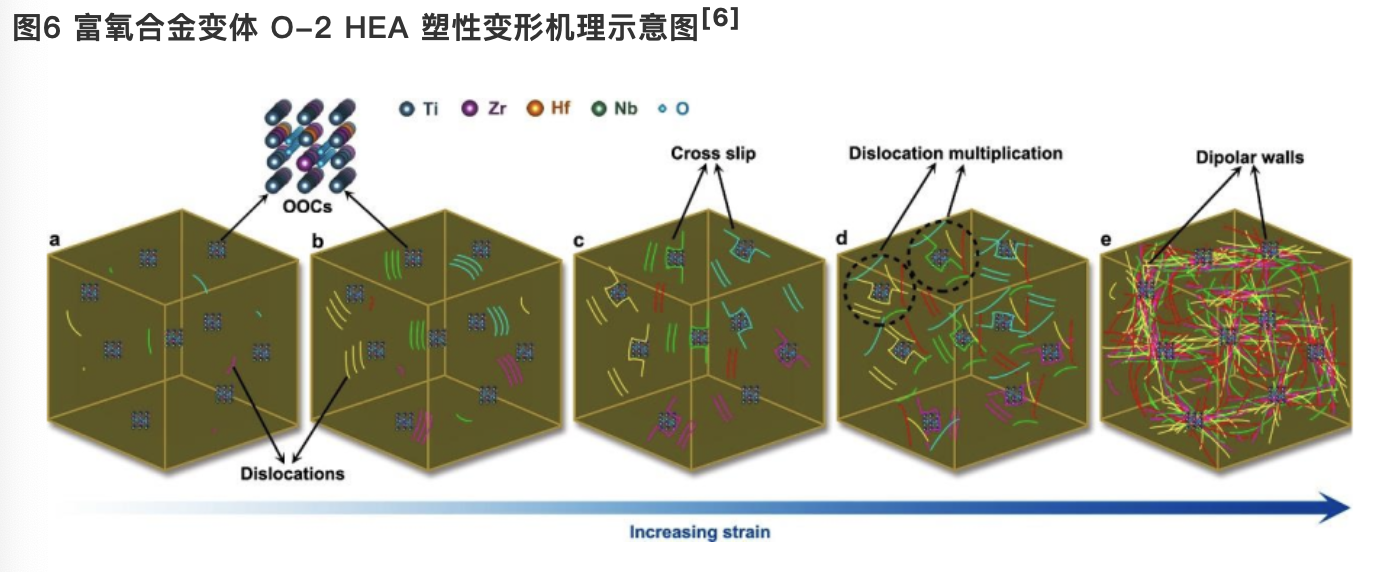

對高熵合金 TiZrHfNb 的研究發現，該合金添加氧元素之后，實現了強度和塑性的同時大幅度提高。通過高分辨電鏡等的表征發現， TiZrHfNb 合金中存在（Ti，Zr）以及（Hf， Nb）兩種短程有序結構區域。材料中添加 O 元素后，優先占據（Ti， Zr）短程結構的間隙位置，形成有序氧復合體（O， Ti， Zr）（大小約為 1-3nm，），從而造成固溶強化，提高材料的強度。同時， 由于有序氧復合體的形成對位錯起釘扎作用，在塑性變形的過程中誘導了位錯的交滑移運動， 從而提高了位錯形核以及增值速率，增大了位錯的密度，最終導致塑性的提高。該發現是一種全新的合金強韌化手段， 叫做“異常間隙強韌化”， 為合金體系提供了一種同時提高強度和塑性的新途徑。

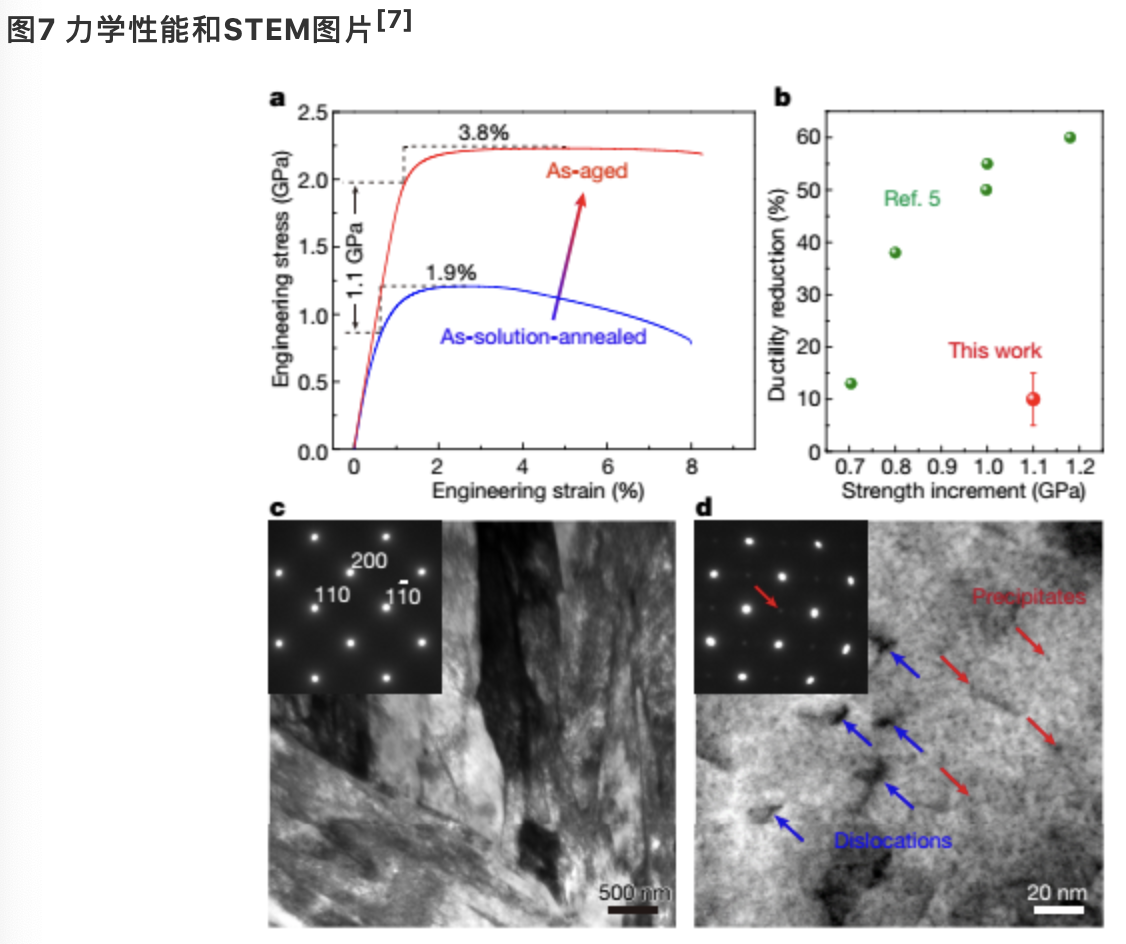

4.2基于最低晶格錯配與高密度納米析出相提高鋼的強塑性（Nature）基于晶格錯配和高密度納米析出的理念，設計并制備出超高強馬氏體時效鋼?；w為BCC結構的馬氏體，納米沉積相則為有序的B₂粒子，粒子與基體呈共格關系，基體內部的馬氏體有較高的位錯密度。在共格的界面上AL原子被Fe原子替代。共格界面的晶格錯配度非常低，有效的降低了粒子與基體之間的彈性錯配能，增加了位錯的相互作用。這樣整個系統具有很高的位錯密度和B₂粒子體積分數，從而造成了有序強化，“有序效應”作為主要強化機制，有效阻礙位錯對增強相顆粒的切過作用。又因為B₂粒子在基體中分布很均勻，有效的減少了塑性變形過程中的應力集中，同時粒子與位錯的彈性相互作用大大減小，從而阻礙了裂紋的形核，提升了塑性。



5. Sang-Heon Kim在鋁合金中引入B₂相粒子

在高含鋁低密度鋼中引入了納米級尺寸的硬金屬間化合物 B₂ 粒子（一種 FeAl 型的硬脆中間化合物），發現該粒子不易被移動的位錯剪切。即使在大的加工硬化條件下， B₂ 粒子的性能非常均衡，即使在超過 1GPa 的屈服強度下，仍然具有很高的加工硬化率， 同時具有很高的塑性.



6. Yinmin Wang巧妙設計雙峰組織

Johns Hopkins大學的科學家Yinmin Wang等人設計了一種“雙峰組織”，通過控制晶粒尺寸大小， 利用小的納米晶粒提供強化作用，較大的納米晶或超細晶提供儲存位錯的能力， 實現了強度-塑韌性的同時提高[7]。不難發現“雙峰組織”機制對于塑韌性的提升仍然以強度的犧牲為代價，本質上仍未改變強度-塑/韌性的矛盾關系，不過其設計思想比較巧妙，實際中需要正確的掌握引入較大晶粒數量的“度”.



參考文獻：[1] K. Lu, L. Lu, S. Suresh. Strengthening Materials by Engineering Coherent Internal Boundaries at the Nanoscale. SCIENCE VOL 324 17 APRIL 2009[2] H. Fang, W. L. Li, N. R. Tao, K. Lu. Revealing Extraordinary Intrinsic Tensile Plasticity in Gradient Nano-Grained Copper；Science 2011.[3] High dislocation density–induced large ductility in deformed and partitioned steels. B. B. He, B. Hu, H. W. Yen, G. J. Cheng, Z. K. Wang, H. W. Luo, M. X. Huang. Science，2017，DOI: 10.1126/science.aan0177[4] L.Liu, Qin Yu, Z.wang et al. Making ultrastrong steel tough by grain-boundary delamination, Science, 2020[5] Dual-phase nanostructuring as a route to highstrength magnesium alloys.  Ge Wu, Ka-Cheung Chan, Linli Zhu, Ligang Sun & Jian Lu. DOI：10.1038/nature21691[6] Enhanced strength and ductility in a high-entropy alloy via ordered oxygen complexes，Zhifeng Lei, Xiongjun Liu, Tai-Gang Nieh & Zhaoping Lu et al, Vol 464|8 April 2010|doi:10.1038/nature08929, nature[7] Ultrastrong steel via minimal lattice misfit and high-density nanoprecipitation. Suihe Jiang, Hui Wang, Yuan Wu1 et al .Nature，2017，DOI：10.1038/nature22032[8] High tensile ductility in a nanostructured metal. Wang YM, Chen MW, Zhou FH, Ma E.Nature 2002;419;912-15.
[9] Brittle intermetallic compound makes ultrastrong low-density steel with large ductility[J].S H Kim, H Kim, N J Kim. Nature, 2015, 518(7537):790-784本文由虛谷納物供稿。
